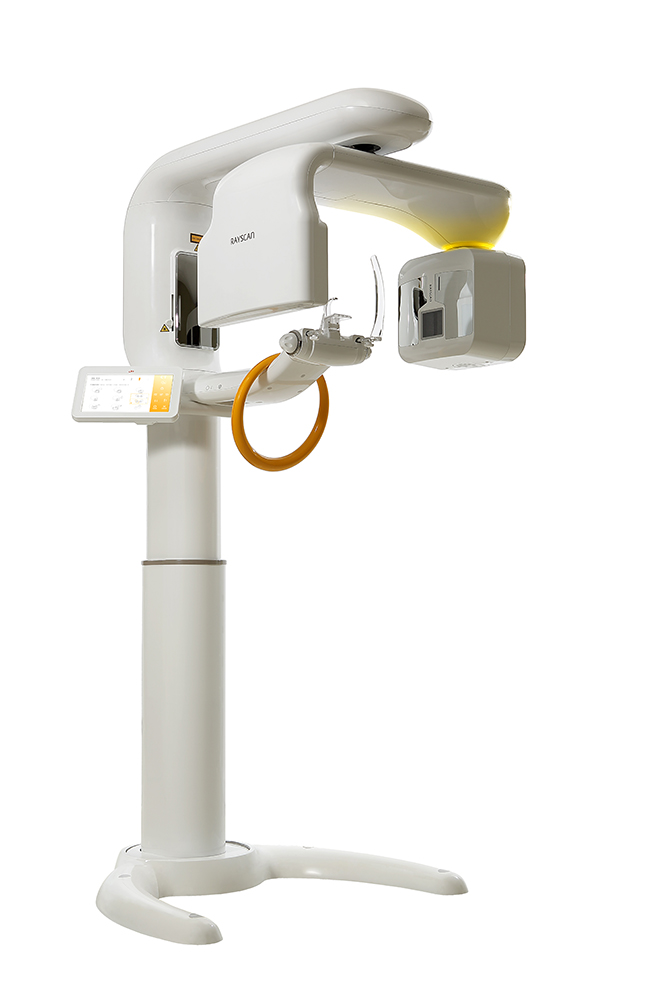

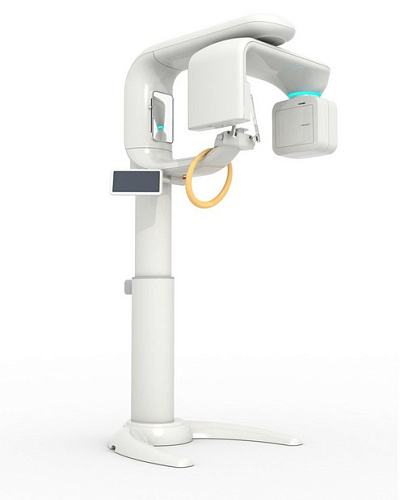

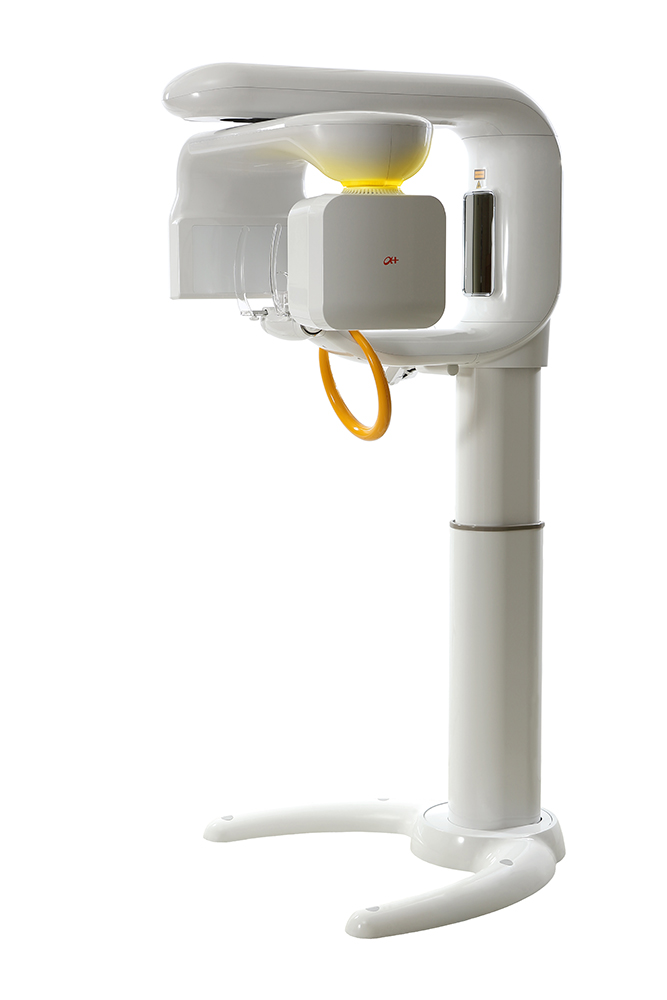

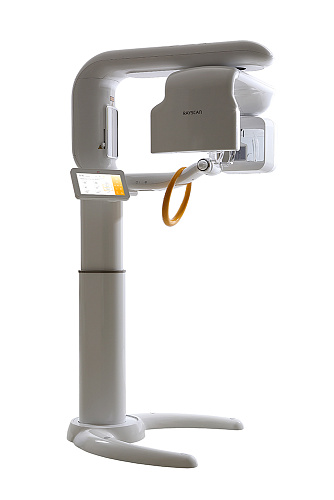

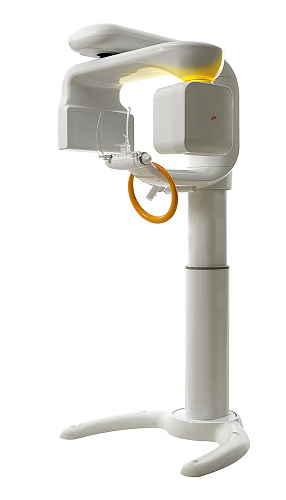

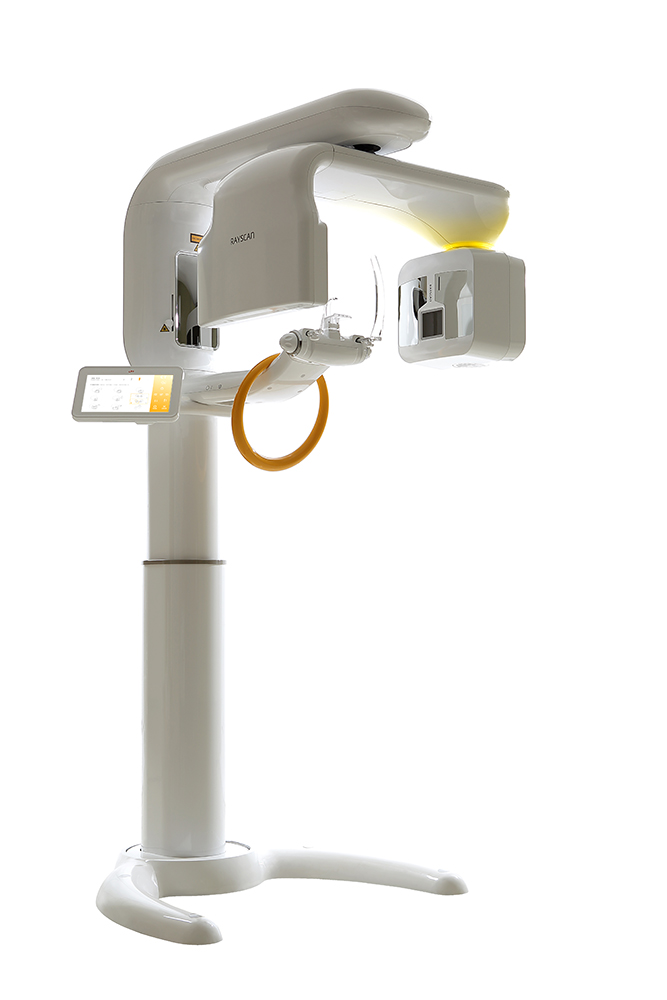

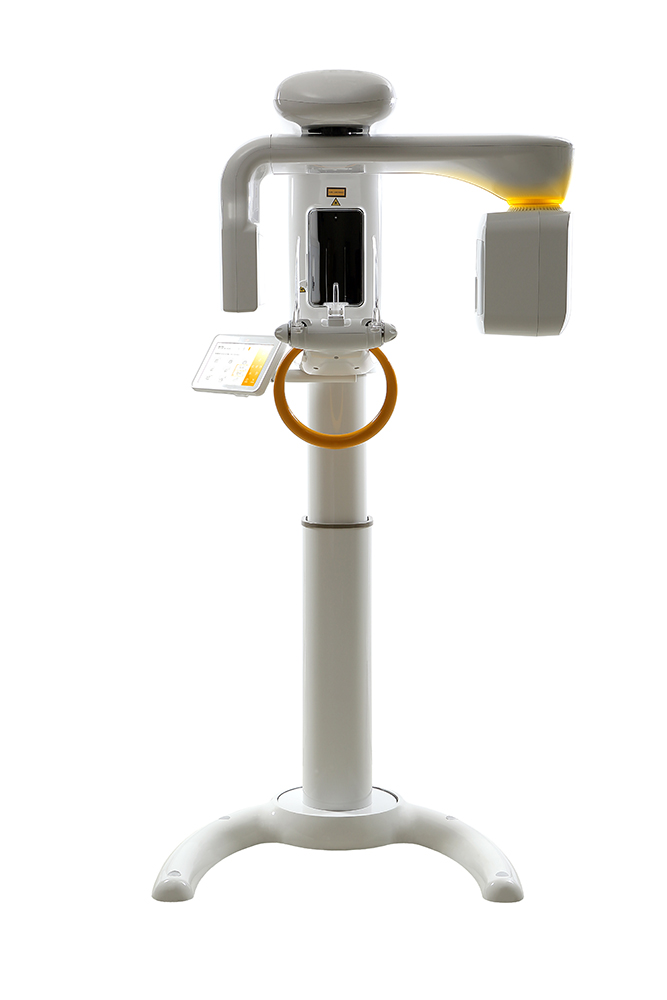

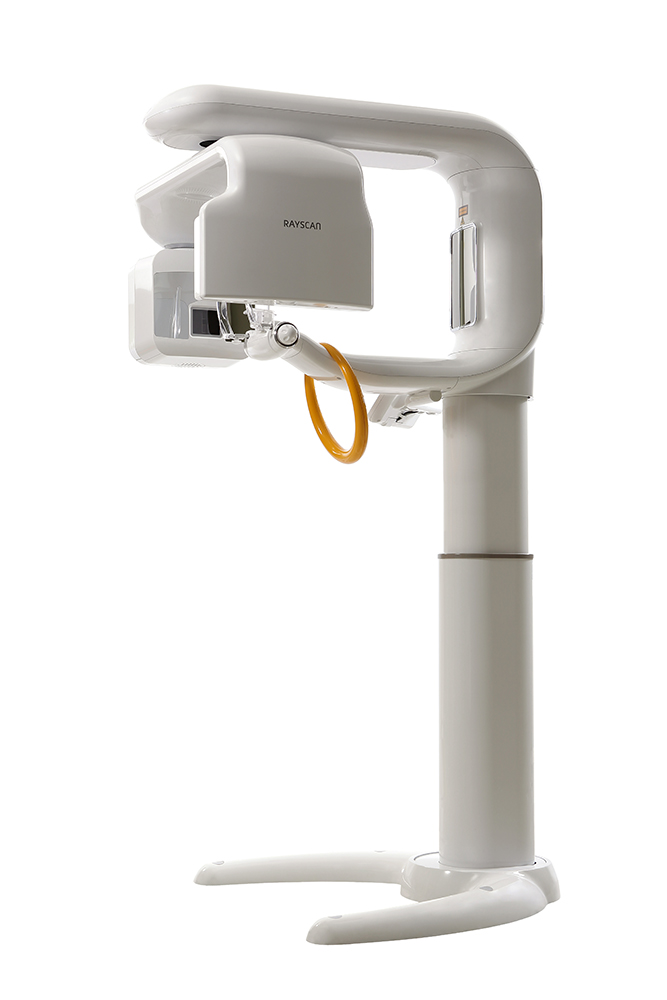

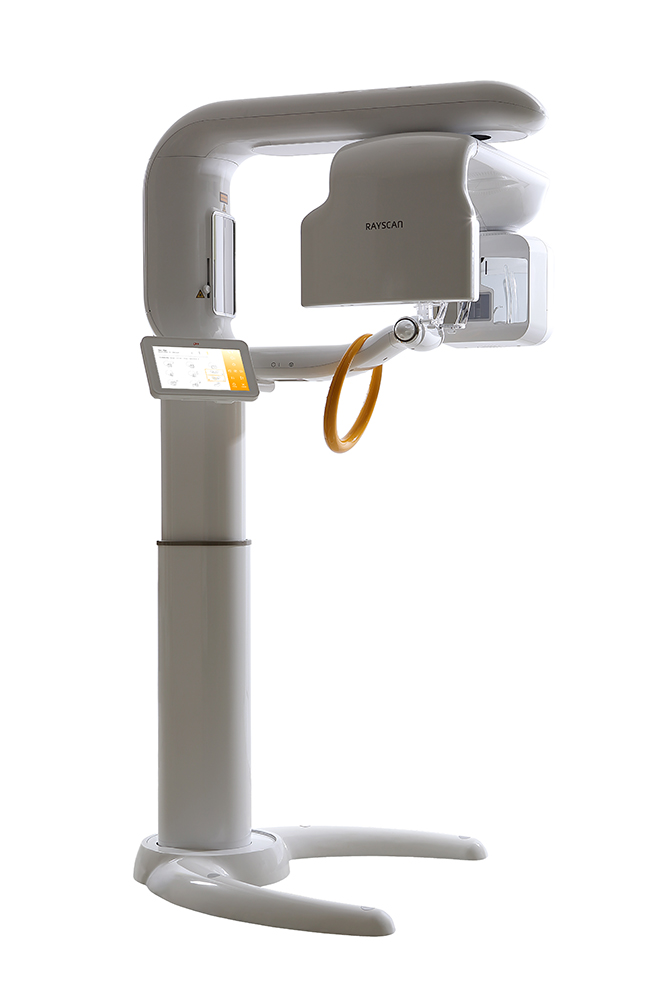

RAYSCAN RCT700 — регистрационное название дентального компьютерного томографа RAY, который в коммерческих материалах GREEN DENT представлен как RAYSCAN 16x10. Аппарат предназначен для 3D-диагностики с регулируемой зоной сканирования до 16×10 см и объединяет КЛКТ, панорамную съёмку, цефалометрию и сканирование моделей.
RAYSCAN 16x10 позволяет выбирать зону исследования в соответствии с клинической задачей благодаря регулируемому FOV. Система ориентирована на точную диагностику, планирование лечения и цифровой стоматологический workflow.
Ключевые возможности RAYSCAN RCT700 / RAYSCAN 16x10
Свободный FOV до 16×10 см
Свободный FOV со световым наведением помогает визуально контролировать область исследования. Пользователь может регулировать размер зоны сканирования в соответствии с диагностической задачей. Минимальный размер зоны визуализации — 3×3 см, максимальный — 16×10 см или 12×10 см в зависимости от выбранного протокола.
Изображения высокого разрешения
RAYSCAN позволяет получать КЛКТ-изображения высокого разрешения и настраивать объём сканирования под конкретную клиническую задачу. В эндодонтическом режиме заявлено разрешение до 70 мкм.
Сверхбыстрая реконструкция
В зависимости от протокола время сканирования начинается от 4,9 секунды. В исходных материалах также указано быстрое формирование 3D-изображений и сокращённое время ожидания результата исследования.
Беспроводной пульт управления
Беспроводной RF-пульт позволяет оператору свободно перемещаться во время позиционирования пациента и подготовки к сканированию.
Применение в цифровой стоматологии
Возможности RAYSCAN могут применяться в ортодонтии, имплантологии, эндодонтии, комплексном планировании лечения, ортогнатической хирургии, диагностике ВНЧС, анализе пазух и дыхательных путей, реконструкции лица и других направлениях стоматологии.
Сканирование оттисков и моделей
Система позволяет получать 3D-данные с оттисков и гипсовых моделей без отдельного сканера и использовать их в цифровом рабочем процессе.

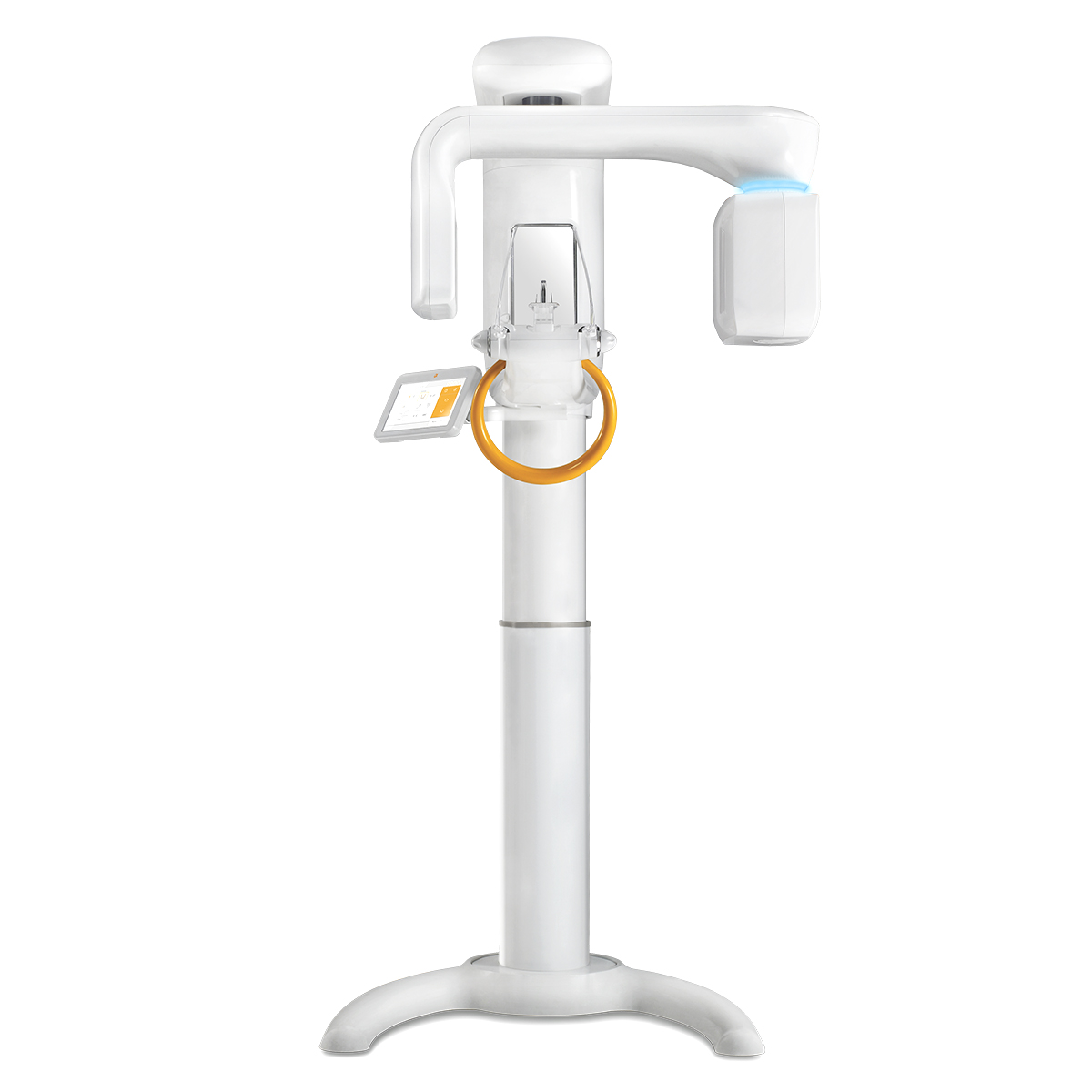

КЛКТ RAYSCAN 16x10 (RAYSCAN RCT700)
Быстрое получение 3D-изображений
- время сканирования — от 4,9 секунды;
- разрешение — до 70 мкм в Endo-режиме;
- регулируемая область сканирования — до 16×10 см;
- быстрая реконструкция 3D-данных в зависимости от выбранного протокола.
Высокое разрешение в выбранной области помогает получать детализированные изображения для диагностики и планирования лечения.
Панорамная съёмка
RAYSCAN поддерживает панорамные исследования и технологии обработки изображений, направленные на получение чёткой визуализации при различных клинических сценариях.
Программы панорамной съёмки
- стандартная панорамная съёмка;
- стандартная панорамная съёмка для детей;
- панорамная съёмка широкой зубной дуги;
- ортозональная панорамная съёмка;
- ортогональная панорамная съёмка;
- исследование верхнечелюстных пазух;
- латеральная проекция ВНЧС в открытом и закрытом положении.
Цефалометрия
В системе доступны решения для цефалометрической визуализации, включая One Shot Cephalometric и сканирующий цефалостат. One Shot позволяет получать изображение менее чем за 1 секунду, снижая риск искажений из-за движения пациента.
One Shot Cephalometric
Плоскопанельный детектор (FPD) предназначен для быстрого получения цефалометрических изображений. В исходных материалах указана доступность двух размеров FPD.
Сканирующая цефалометрия
Сканирующий модуль цефалостата расширяет диагностические возможности системы и позволяет использовать более компактную конфигурацию оборудования.
Сканирование моделей и цифровой workflow
Сканирование моделей позволяет получать 3D-данные с оттисков и гипсовых моделей и использовать их в цифровом стоматологическом рабочем процессе.
- цифровое производство стоматологических моделей в клинике или лаборатории;
- подготовка данных для коронок, мостовидных протезов, хирургических и эндодонтических шаблонов, элайнеров;
- поддержка онлайн-моделирования;
- непрерывный workflow от компьютерной томографии до 3D-печати.
Комплектация
В исходном описании указано, что в стоимость аппарата входят:
- компьютер;
- монитор;
- клавиатура и мышь;
- программное обеспечение;
- беспроводной RF-пульт управления.
Управление и позиционирование пациента
Встроенный сенсорный монитор с диагональю 10 дюймов предназначен для управления параметрами исследования непосредственно на аппарате. Предварительный просмотр помогает оператору оценить результат после сканирования.
КЛКТ для маломобильных пациентов
RAYSCAN RCT700 (RAYSCAN 16x10) может опускаться до высоты, необходимой для проведения КЛКТ-исследования пациенту в кресле-коляске или кресле-каталке. Это позволяет проводить диагностику маломобильным пациентам, которые не могут стоять во время сканирования.
Пациент может оставаться в кресле во время позиционирования и исследования: высота томографа регулируется так, чтобы выполнить сканирование без необходимости переводить пациента в положение стоя.
Быстрая настройка параметров сканирования
Для адаптации параметров исследования к пациенту предусмотрены анатомические режимы, учитывающие размеры пациента, возраст и выбранную область исследования, включая ВНЧС и верхнечелюстные пазухи.
Качество изображений
В исходном описании указано использование отдельных детекторов для панорамной и 3D-съёмки. Для панорамных исследований заявлен плоскопанельный детектор HAMAMATSU, а для 3D — медицинский FPD Samsung Electronics.
Настройка панорамного изображения
Панорамное изображение можно настраивать по усмотрению оператора: доступны более мягкие, стандартные и более контрастные варианты отображения.
Низкая доза и технологии обработки изображений
Технология регулируемого движущегося фокуса
Технология AMF оптимизирует фокальную область во время панорамного исследования и предназначена для повышения чёткости изображения и снижения риска повторного сканирования.
Расширенная обработка изображений
Алгоритмы обработки изображений предназначены для снижения шумов и выделения контуров при сокращённой экспозиции. Отдельные педиатрические протоколы позволяют адаптировать параметры исследования для детей.
Линейка КЛКТ RAYSCAN не требует ручной смены детекторов для проведения разных типов исследований.
Цефалометрические изображения высокой чёткости
Высокоэффективные детекторы и алгоритмы обработки предназначены для получения детализированных клинических изображений, включая контур мягких тканей.
Регулируемая зона визуализации
Моторизованная коллимация позволяет адаптировать зону цефалометрического исследования под клиническую задачу и ограничивать область изображения необходимым размером.
Размер цефалометрического изображения
В исходных материалах для One Shot Ceph указан диапазон размеров изображения от 17×15 до 33×33 см.
Снижение помех от движения
Технологии подавления помех предназначены для уменьшения шумов, связанных с движением пациента во время исследования.
Разрешение КЛКТ до 70 мкм
Для конусно-лучевой компьютерной томографии заявлено разрешение до 70 мкм в эндодонтическом протоколе, что позволяет получать детализированные изображения выбранной области.
Реконструкция изображения
Алгоритмы реконструкции используют вычислительные ресурсы графического процессора для ускорения обработки рентгеновских данных. Фактическое время вывода изображения зависит от конфигурации компьютера и сети.
Регулируемая зона сканирования
Пользователь может выбрать одну из предустановленных зон визуализации и изменить её размер под конкретную клиническую задачу. Это позволяет ограничить исследование необходимой областью.
Диапазон зоны визуализации: от 3×3 см до 16×10 см или 12×10 см в зависимости от протокола.
DICOM 3.0, PACS и сетевые возможности
Программное обеспечение поддерживает сетевую работу и обмен медицинскими изображениями.
- 16-битовая обработка рентгеновских изображений;
- взаимодействие с PACS;
- DICOM Print;
- поддержка TWAIN;
- поддержка сенсорных устройств Windows.
OnDemand3D — программное обеспечение для 3D-диагностики
OnDemand3D предназначено для визуализации, оценки, презентации и документирования 3D-данных объёмных исследований. Модульная структура позволяет использовать набор функций в соответствии с задачами клиники.
OnDemand3D Dental
Приложение Dental предназначено для работы с малыми и средними объёмами цифровых данных, базовой диагностики и планирования дентальной имплантации.
- менеджер базы данных с подключением к PACS;
- Dynamic Light Box;
- стоматологический модуль Dental;
- планирование дентальной имплантации;
- быстрый отчёт;
- X-отчёт;
- DICOM printing.
Стоматологический объёмный 3D-реформат (DVR)
Модуль DVR предназначен для получения томографических изображений, поперечных срезов, исследований ВНЧС и 3D-визуализации анатомических структур.
Планирование дентальной имплантации
Программное обеспечение позволяет работать с библиотекой имплантатов, визуализировать костную ткань, оценивать расстояние до нижнего альвеолярного нерва и выполнять другие операции, необходимые при планировании имплантации.
Системные требования OnDemand3D
Рабочая станция OnDemand3D
- процессор Dual Core с тактовой частотой 2 ГГц или выше;
- оперативная память — минимум 3 ГБ;
- жёсткий диск — минимум 1 ГБ свободного пространства для одного клиента; рекомендуется 250 ГБ для хранения данных DICOM, если это единственный ПК;
- дисплей — разрешение не менее 1280×1024×24 бит;
- графическая карта ATI или Nvidia, без интегрированных графических решений;
- операционная система Windows XP (SP2), Windows 7 32/64-битная или более поздняя версия;
- мышь — минимум двухкнопочная, рекомендуется мышь с колесом прокрутки.
OnDemand3D Server
- процессор Dual Core с тактовой частотой 2 ГГц или выше;
- оперативная память — минимум 3 ГБ;
- жёсткий диск — не менее 1 ГБ свободного пространства; рекомендуется 250 ГБ для данных DICOM;
- операционная система — Windows Server Edition или Windows XP Professional (SP2), Vista Business/Ultimate, Windows 7 Pro/Ultimate 32/64-битная;
- программное обеспечение — MSSQL Server Express 2005/2008.
Техническая поддержка RAYGUARD
RAYGUARD — служба мониторинга системы в режиме реального времени 24/7, предназначенная для контроля работы RAYSCAN и оперативного выявления технических проблем.
